ЗАО ПФ «КТП-Урал» (Группа компаний «ЭнТерра») разработаны, сертифицированы и производятся комплектные токопроводы КТЕА на номинальные напряжения 6, 10 кВ и токи до 5000 А.

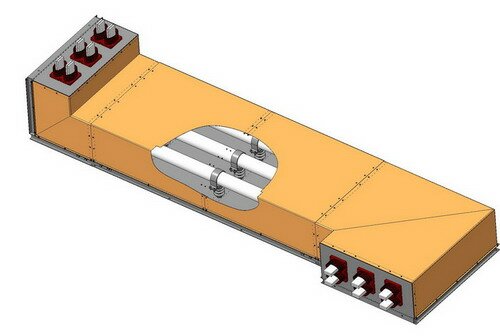

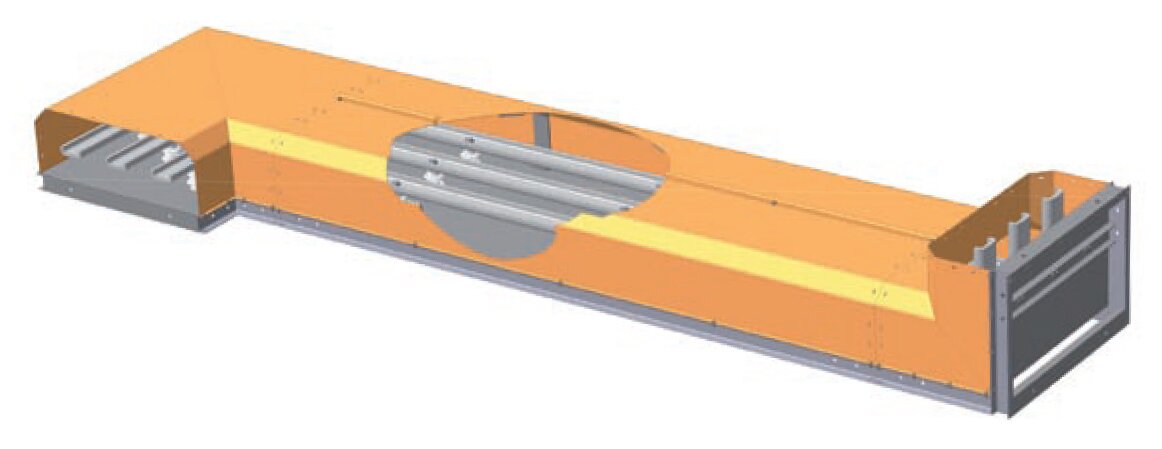

Модели участка токопровода КТЕА вариантов исполнений на токи 2500 и 5000 А
(прямолинейная секция и секции поворота в разных плоскостях)
Назначение
Токопроводы КТЕА предназначены для электрического соединения силовых трансформаторов с секциями КРУ и секций КРУ между собой в составе подстанций распределительных блочно-модульных (ПРБМ) «Исеть» разработки Группы компаний «ЭнТерра».
Токопроводы КТЕА также могут применяться:
- в открытых и закрытых распределительных устройствах подстанций;
- в системах электроснабжения предприятий различного назначения;
- в системах собственных нужд электростанций.
Преимущества токопроводов КТЕА
| Высокая надежность при передачи мощности | Надежная работа токопровода в течение всего срока службы обеспечивается рациональной конструкцией, оптимальным сечением и высоким качеством сварных соединений токоведущих шин. |
| Безопасность при эксплуатации |
Кожух токопровода имеет степень защиты IP54. |
| Компенсация магнитного поля токопровода за его пределами | В конструкции используется общий экранирующий кожух и минимальное количество стальных элементов. |
| Экономичность | Особенности конструкции позволяют снизить расход цветного металла, а также трудоемкость изготовления и монтажа токопровода. Для доставки токопровода на объект не требуются специальные транспортные средства. |
| Высокая эксплуатационная надежность | Токопровод КТЕА прошел необходимые сертификационные испытания. |
| Удобство обслуживания | Съемный кожух позволяет легко проводить осмотр внутренних частей токопровода. Конструктивное исполнение обеспечивает возможность замены неисправных опорных изоляторов без демонтажа секций. |
| Удобство присоединения внешних устройств | Фазы токопровода КТЕА расположены в одной плоскости. Применяются стандартные проходные изоляторы. |
Технические характеристики
| Наименование параметра |
Значение | |||||
| Номинальное напряжение, кВ | 6, 10 | |||||
| Номинальный ток, А | 630, 1000, 1600, 2000, 2500 | 3150, 4000, 5000 | ||||
| Ток термической стойкости (3 сек.), кА | 40 | 90 | ||||
| Ток электродинамической стойкости, кА | 102 | 230 | ||||
| Номинальная частота, Гц | 50 | |||||
| Превышение температуры шинного модуля над эффективной температурой (+40°C) окружающего воздуха не превышает, °C | 80 | |||||
| Длительно допустимая температура для частей токопровода, доступных для прикосновения персонала, °C |
50 |
|||||
| Высота установки над уровнем моря, м | до 1000 | |||||
| Климатическое исполнение | У, УХЛ, ХЛ | |||||
| Категория размещения | 1-4 | |||||
| Допустимая снеговая нагрузка согласно СНиП 2.01.07-85*, кг/м2 , (снеговой район) | 400 (VI) | |||||
| Сейсмичность площадки строительства | 7 баллов* | |||||
| Вид охлаждения | Естественное | |||||
| Степень защиты кожуха токопровода | IP 54 | |||||
* в специальном исполнении до 9 баллов
Таблица выбора номинального тока токопровода КТЕА
Токопровод КТЕА представляет собой трехфазную систему токоведущих шин с опорными изоляторами, установленными на общей несущей раме. Токопровод монтируется на месте установки из набора трехфазных секций полной заводской готовности. Необходимая конфигурация токопровода обеспечивается соответствующим подбором состава стандартных и специальных секций.

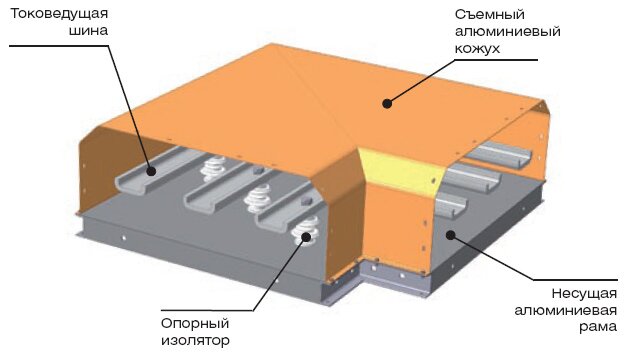

Основные элементы конструкции токопровода КТЕА
Токопроводы КТЕА имеют два варианта исполнения:
1) на номинальные токи 630, 1000, 1600, 2000, 2500 А;
2) на номинальные токи 3150, 4000, 5000 А.
Основное конструктивное различие вариантов исполнения токопроводов заключается в форме сечения токоведущих шин: в токопроводах на токи 630-2500 А токоведущие шины имеют корытообразное сечение, а в токопроводах на токи 3150-5000 А - трубчатое.
Кроме того, по желанию заказчика, возможно исполнение токоведущих шин из медного профиля на токи до 2500 А включительно. В этом случае токоведущие шины выполнены в виде медных пластин имеющих в сечении прямоугольную форму.
Основными элементами секций токопровода являются три токоведущие шины, расположенные на полимерных опорных изоляторах, а также опорная рама и съёмный кожух. Крепление шин корытообразнй формы к изоляторам выполнено при помощи болтов; крепление трубчатых шин - при помощи хомутов. Токоведущие шины и рама выполнены из специального алюминиевого профиля электротехнического назначения; кожух - из алюминиевого листа. Возможно исполнение токоведущих шин из медного профиля. Охлаждение токопровода – естественное воздушное, с отводом тепловой энергии через алюминиевую оболочку. Соединения токоведущих шин соседних секций выполняются при помощи сварки; на участках присоединения секций к силовому оборудованию, а также на участках температурной компенсации используются разъемные соединения токоведущих частей.
Комплект поставки токопровода КТЕА
Выпускаемые модификации токопровода КТЕА:
- прямолинейные секции;
- секции поворота на 90º в вертикальной плоскости вверх и вниз;
- секции поворота на 90º в горизонтальной плоскости;
- узел присоединения к оборудованию;
- секция температурной компенсации.
Массогабаритные параметры секций токопровода КТЕА
Секции токопровода, предназначенные для присоединения к оборудованию (ячейкам, трансформаторам и пр.), изготавливаются индивидуально в соответствии с требованиями заказчика и проектной документации.
Условное обозначение
Транспортировка на объект
Токопроводы КТЕА поставляются на объект в транспортном положении, упакованными по несколько секций одной модификации. Максимальная длина токопроводов КТЕА в транспортном положении – до 3,2 м.
Монтаж токопроводов должен выполняться в соответствии с требованиями Правил устройства электроустановок, 7-е издание (ПУЭ-07), а также согласно проектной и заводской документации на токопровод. Сварка токоведущих шин соседних секций осуществляется на месте монтажа в соответствии с Конструкторской документацией на токопровод КТЕА и инструкцией по монтажу, поставляемой в комплекте эксплуатационной документации на токопровод. Заземление кожухов, рам и опорных конструкций токопровода должно соответствовать требованиям ПУЭ – 07, глава 1.7.
Разработаны варианты крепления токопроводов к полу, стене и потолочному перекрытию. Оптимальный шаг расстановки опор (установка на полу) и подвесов на горизонтальных участках – 3 метра. Расстановка опор и подвесов с пролетом более 3 метров должна быть согласована с заводом-изготовителем. Варианты и условия крепежа токопроводов КТЕА согласуются с заказчиком.
Качество токопроводов КТЕА подтверждено соответствующими испытаниями. Гарантия - 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки с предприятия-изготовителя. Гарантийный срок на лакокрасочное покрытие устанавливается 12 месяцев со дня отгрузки с предприятия-изготовителя. Общий срок службы токопровода - 30 лет.
Токопроводы КТЕА сертифицированы в системе сертификации ГОСТ Р. Орган по сертификации - Филиал ОАО «НТЦ электроэнергетики» – НИЦ ВВА, Москва.
