Комплектные трансформаторные подстанции блочные (КТПБ) ПРБМ "Исеть" напряжением 35, 110, 220 кВ.
Объем работ, выполняемых Группой компаний «ЭнТерра» при поставке КТПБ ПРБМ «Исеть», согласуется с заказчиком и может включать в себя полный комплекс услуг от выполнения проекта и привязки до ввода подстанции в эксплуатацию.
Высоковольтное оборудование открытых или закрытых распределительных устройств 35, 110, 220 кВ в КТПБ ПРБМ «Исеть» устанавливается на опорные блочно-модульные конструкции (БМК) «Исеть», БВЗГ «Исеть» (для РУ 35 кВ) либо на отдельно устанавливаемые типовые блоки. В составе КТПБ «Исеть» может применяеться высоковольтное оборудование отечественных или зарубежных производителей, по выбору заказчика.
Для сокращения сроков и затрат на проектирование разработан ряд типовых проектов ПРБМ «Исеть» для типовых схем распредустройств 35 и 110 кВ. В числе таких разработок – ПРБМ «Исеть» с открытыми распредустройствами 35 и 110 кВ с применением компактных элегазовых ячеек серии PASS M0 концерна АВВ.
Подстанции КТПБ "ПРБМ «Исеть» могут быть укомплектованы собственными изделиями Группы компаний «ЭнТерра»:
- жесткой ошиновкой 35-220 кВ;
- токопроводами КТЕА 6 (10) кВ;
- порталами, мачтами освещения, площадками обслуживания.
Металлоконструкции в составе ПРБМ «Исеть» изготавливаются с защитным покрытием, выполненным методом горячего цинкования по ГОСТ 9.307, что позволяет эксплуатировать конструкции в течение 25 лет и более.
Комплектная трансформаторная подстанция ПРБМ «Исеть» сертифицирована в системах Энергосерт и ГОСТ Р.
Состав комплектной подстанции ПРБМ "Исеть":
- Опорные металлоконструкции (БМК «Исеть», БВЗГ «Исеть» либо отдельностоящие типовые блоки)
- Силовые торансформаторы
- Закрытое распределительное устройство 6 (10) кВ
- Общеподстанционный пункт управления
- Ограждение подстанции
- Переходные элементы для установки БМК «Исеть» на фундамент
- Фундаменты
- Приемные порталы
- Мачты освещения, радиомачты
- Блоки для установки оборудования 10 кВ
Компоновка ПРБМ «Исеть» в ряде случаев позволяет отказаться от установки порталов между ОРУ и силовыми трансформаторами.
Способ присоединения силовых трансформаторов к РУ 6 (10) кВ (с использованием силовых кабелей, токопроводов и пр.) определяется при проектировании ПРБМ «Исеть» для конкретного объекта.

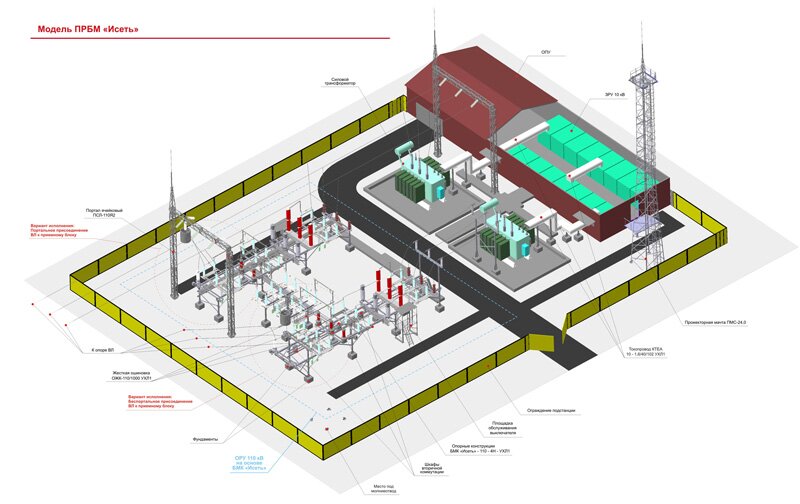

Модель ПРБМ «Исеть»
Технические параметры ПРБМ «Исеть»
| Наименование параметра | ОРУ 220кВ | ОРУ 110кВ | ОРУ 35 кВ | РУ 6(10)кВ | Примечание |
|
Номинальное напряжение, кВ:
|
|||||
| - высшее | 220 | 110 | 35 | - | |
| - среднее | 35, 110 | 35,10 | - | - | |
| - низшее | 6, 10, 35 | 6, 10 | 6, 10 | - | |
| Мощность силового трансформатора, кВА: | до 125000 | до 125000 | до 25000 | - | |
| Номинальный ток, А: | |||||
| - цепей силовых трансформаторов | 450 | 630 | 500 | - | |
| - цепей линий и перемычек | max 1000 | max 630 | max 630 | - | |
| - сборных шин | 1000, 2000 | 1000, 2000 | 630 | - | по схемам 110-12...13; 220-7...14. |
| - ячеек ОРУ | 1000, 2000 | 630, 1000, 2000 | 1000 | - | по схемам 110-12...14; 220-7...14. |
| - сборные шины, шкафы ввода КРУ 6(10) кВ | - | - | - | 1600, 2500, 3150, 4000, 5000, 6000 | |
| - ячеек 6(10) кВ | - | - | - | 630, 1000, 2000, 3150 | |
| Сквозной ток короткого замыкания (амплитуда), кА: | 80, 100, 125* | 80, 100, 125* | 80 | 51, 80* | * для ячеек ОРУ и сборных шин с Iн=2000А |
| Ток термической стойкости в течении 3 с, кА: | 31,5, 40, 50* | 31,5, 40, 50* | 31,5 | * для ячеек ОРУ и сборных шин с Iн=2000А | |
| Климатическое исполнение и категория размещения | У1, УХЛ1, ХЛ1 | ГОСТ 15150 | |||
| Район по ветру | до 1000 Па | ||||
| Район по гололеду | до 40 мм | ||||
| Степень загрязнения атмосферы | I-IV | ГОСТ 28856-90 | |||
| Сейсмичность площадки строительства | 7 баллов (в специальном исполнении до 9 баллов) | по шкале MSK 64 | |||
